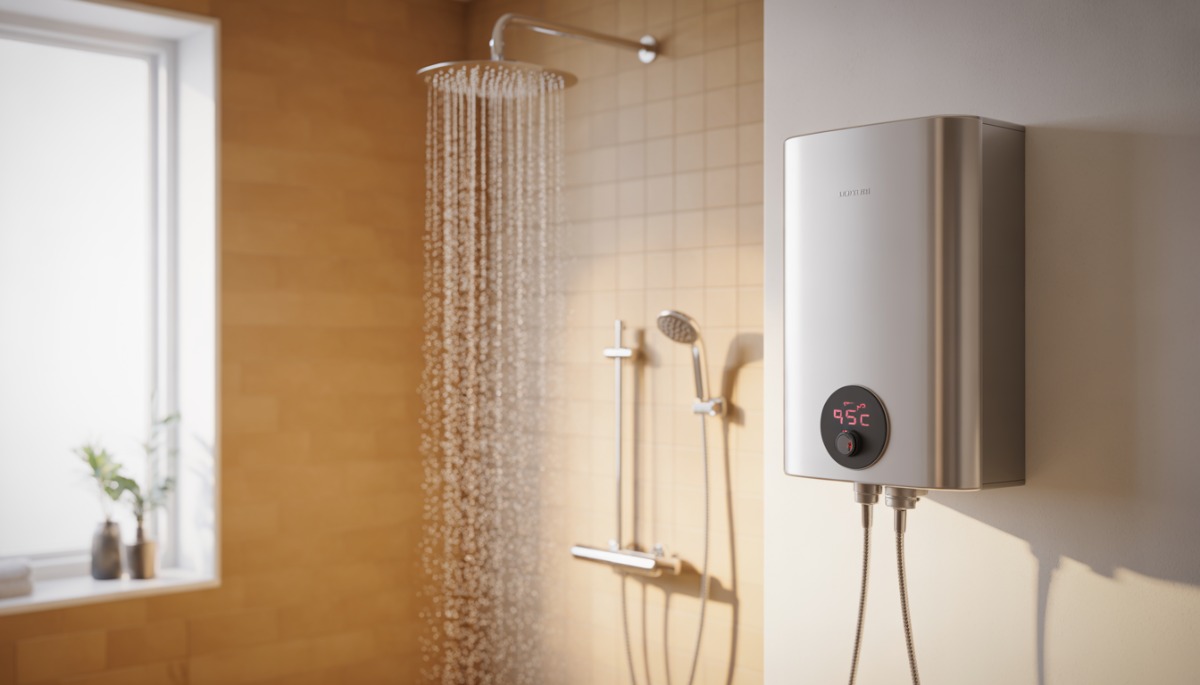

Проточный водонагреватель принцип действия пошагово

Проточный водонагреватель нагревает воду мгновенно при прохождении через нагревательный элемент: холодная вода поступает во входной патрубок, датчик протока фиксирует движение и запускает ТЭН или газовую горелку, вода за 1–2 секунды прогревается в теплообменнике и подаётся к крану, а при закрытии крана нагрев автоматически отключается.

Устройство проточного водонагревателя

Проточный водонагреватель — это устройство, в котором несколько важных деталей работают слаженно, чтобы нагреть воду мгновенно, как только она проходит через прибор. Все эти элементы реагируют на поток и регулируют процесс нагрева — без лишних затрат энергии. Вся эта «начинка» спрятана в компактном корпусе из пластика или металла, который защищает от влаги и случайных ударов.

Основные компоненты проточного водонагревателя

Внутри вы найдёте вход и выход для воды, нагревательный элемент, систему управления и защиту. Холодная вода поступает через входной патрубок, прогревается и выходит уже горячей. Как только вы открываете кран, специальные датчики фиксируют поток и запускают нагрев, а когда кран закрывают — нагрев прекращается. Так вода не греется впустую и электроэнергия не тратится зря.

• Корпус: защищает все внутренние детали от внешних воздействий и делает работу безопасной.
• Водяной блок: регулирует подачу воды, здесь есть мембрана и шток, которые контролируют поток.
• Нагревательный элемент (ТЭН или спираль): это главный источник тепла, он быстро разогревается, когда подаётся электричество.
• Теплообменник (в газовых моделях): передаёт тепло от горелки к воде через трубки из меди или стали.
• Датчики протока и давления: определяют, когда вода начала течь, и запускают систему.
• Блок управления: следит за температурой, защищает от перегрева и воздушных пробок.

Электрические модели: прямой нагрев

В электрических проточниках вода контактирует с ТЭНом напрямую — никакого резервуара для хранения воды тут нет. Спираль или трубчатый нагреватель мгновенно разогревается под напряжением, а вода омывает его поверхность и нагревается буквально за секунды. В более мощных устройствах встречаются несколько ТЭНов, которые включаются по очереди в зависимости от расхода воды — это экономит энергию.

Такая конструкция снижает риск накипи при условии мягкой или умеренно жёсткой воды и регулярной очистки: после отключения ТЭН быстро остывает, не оставляя остаточного тепла. Но если вода жёсткая, налёт всё равно образуется — просто медленнее, чем в накопительных баках.

Газовые модели: теплообменник и горелка

В газовых водонагревателях устройство другое. Здесь вода движется по трубкам теплообменника — обычно медным или стальным, — которые плотно прилегают к горелке. Пламя нагревает металл, а тот передаёт тепло воде. Теплообменник усиливает эффект: большая площадь контакта позволяет быстро прогреть поток даже при высоком расходе.

Водяной блок и датчики протока

Водяной блок — это гидравлический узел на входе, где вода сначала распределяется и регулируется. В нём есть мембрана и шток: когда открываете кран, мембрана смещается, запускает выключатель и подачу тока на ТЭН (или газ на горелку). Датчики протока измеряют скорость потока и сообщают блоку управления, что пора греть воду — без потока устройство просто не включится. Кроме того, датчики давления защищают от резких скачков, а продвинутые модели умеют обнаруживать воздушные пробки и автоматически отключаться, чтобы избежать поломок. Такая система позволяет подстраиваться под напор воды: если он слабый — нагрев усиливается, при сильном — распределяется равномерно.

Пошаговый принцип работы проточного водонагревателя

Проточный водонагреватель — это устройство, которое нагревает воду сразу, как только она проходит через нагревательный элемент, без накопления в баке. Всё происходит автоматически: открываете кран — включается нагрев, закрываете — выключается. Горячая вода подаётся ровно тогда, когда она нужна.

Поступление холодной воды и активация нагрева

Как только вы поворачиваете кран, холодная вода из системы водоснабжения идёт во входной патрубок прибора. Датчик протока фиксирует движение и замыкает цепь питания. Нагревательный элемент включается. При низком давлении воды температура на выходе будет выше — поток медленнее, времени на прогрев больше. Это стоит учитывать при выборе режима работы.

Процесс нагрева в теплообменнике

Вода движется через теплообменник — трубку или камеру, где контактирует с нагревательным элементом. Скорость нагрева зависит от мощности прибора и расхода. Например, устройство на 3,5 кВт при расходе 2 л/мин поднимет температуру воды примерно на 25–30 °C за несколько секунд. Модель на 6–8 кВт справится быстрее и даст более горячий поток. В электрических устройствах тепло передаётся напрямую от спирали, а в газовых — от горелки через медные стенки.

Выход горячей воды и отключение

Нагретая вода идёт к крану или смесителю. Как только поток прекращается — датчик протока отключает нагреватель, и прибор переходит в режим ожидания, экономя энергию. Встроенная автоматика следит за безопасностью и выключает устройство, если параметры выходят за пределы нормы.

Принцип работы прост и надёжен:

• Холодная вода поступает в устройство.
• Датчик запускает нагрев.
• Вода быстро нагревается в теплообменнике.
• Горячая вода подаётся к потребителю.
• При закрытии крана нагрев автоматически отключается.
• Прибор готов к следующему циклу.

Как расход воды влияет на нагрев и какие бывают проточные водонагреватели

Расход воды — ключевой параметр для проточного нагревателя. Чем больше литров в минуту проходит через прибор, тем меньше времени вода контактирует с нагревательным элементом. Результат предсказуем: при высоком потоке температура на выходе ниже, при низком — выше.

Есть простая зависимость. Прирост температуры (ΔT) можно прикинуть по формуле: мощность прибора в киловаттах делим на расход в литрах за минуту и на теплоёмкость воды (примерно 0,07). Например, нагреватель на 12 кВт при расходе 2 л/мин даёт прирост около 85 °C — более чем достаточно. Но если открыть кран на полную (скажем, 5 л/мин), прирост упадёт до 34 °C. Входящая вода зимой может быть +5 °C, летом +15 °C — вот и считайте, хватит ли вам итоговой температуры для душа или мытья посуды.

Практический совет: если хотите горячую воду, а мощность прибора ограничена — просто убавьте напор. Иногда это решает проблему без апгрейда оборудования.

Теперь о типах. Проточные водонагреватели делятся по источнику энергии и способу подключения — и каждый вариант заточен под свои задачи.

Электрические работают на ТЭНах или спиралях, подключаются к сети 220 или 380 В. Компактные, ставятся легко — даже в малогабаритной квартире найдётся место. Мощность обычно от 3 до 27 кВт. Модели на 3–6 кВт (220 В) подходят для раковины или летнего душа — они дают 2–3 л/мин с приростом 25–30 °C. Для полноценного душа нужны приборы на 12–18 кВт (часто 380 В) — они выдают 4–6 л/мин с нагревом до комфортных 40 °C и выше. Ограничение одно: проводка и автомат должны выдержать нагрузку.

Газовые оборудованы горелкой, медным теплообменником и системой розжига (пьезо или электронной). Мощность у них выше — от 17 до 30 кВт и больше, что позволяет нагревать 10–15 л/мин, а топовые модели справляются и с 20 л/мин. Это значит, что можно одновременно включить душ и кран на кухне. Но требуется газовая магистраль, дымоход (коаксиальный или классический) и регулярные проверки — без этого эксплуатация небезопасна и незаконна.

Напорные модели врезаются в водопровод и работают под давлением. Вода поступает постоянно, можно подключить несколько смесителей — прибор включится автоматически, как только откроете кран. Внутри стоят предохранительные клапаны, редукторы давления, обратные клапаны — всё для защиты от скачков и аварий. Такие нагреватели подходят для квартир и домов с центральным водоснабжением.

Безнапорные — упрощённый вариант для одной точки. Вода течёт самотёком, давление минимальное. Конструкция проще, цена ниже, но использовать несколько кранов или душ с хорошим напором не получится. Обычно их ставят на дачах, в летних душах или как временное решение.

Что учитывать при выборе:

• Мощность и расход: замерьте напор в кране (литров за минуту), прикиньте нужный прирост температуры — и подберите прибор с запасом. Зимой входящая вода холоднее, это важно.
• Тип подключения: нет газа — берите электрический. Есть магистраль и большой расход — газовый выгоднее и мощнее.
• Количество точек: для семьи или нескольких кранов нужен напорный, для одиночного использования хватит безнапорного.
• Безопасность: напорные требуют фильтров и клапанов, газовые — ежегодного сервиса и проверки дымохода.
• Установка: электрические на 220 В можно поставить самому (если проводка позволяет), мощные модели и газовые — только через специалистов.
• Экономика: газ дешевле при большом потреблении, электричество удобнее и не требует согласований.

Проточный водонагреватель для квартиры и дома: подключение

Перед установкой проточного водонагревателя соберите всё необходимое. Понадобятся отвёртки, гаечные ключи, уровень, гибкие шланги в оплётке, тройники, шаровые краны, уплотнитель для резьбы. Отдельно — электрика: медный кабель (для приборов до 3,5 кВт — сечение не менее 1,5 мм², для моделей 3,5–5,5 кВт — 2,5 мм², свыше 5,5 кВт — от 4 мм² по актуальным нормам ПУЭ), дифференциальный автомат на 25 А и УЗО. Перед началом работы перекройте подачу холодной и горячей воды — чтобы не залить соседей (и себя).

Проверьте давление в системе холодного водоснабжения: по действующим стандартам оно должно быть в пределах 0,03–0,6 МПа. Если вода жёсткая (выше 2–3 мг-экв/л), поставьте фильтр умягчения или хотя бы сетчатый фильтр грубой очистки — это реально поможет избежать накипи.

Место для установки выбирайте рядом с точкой водоразбора — раковина или душ. Обычно крепят на стену или ставят на пол, патрубки направляют горизонтально и вниз, как рекомендует производитель. Кронштейны или регулируемые ножки помогут выровнять прибор по уровню — не пренебрегайте этим, иначе потом будет неудобно.

Чек-лист подготовки (проверьте всё, прежде чем начать монтаж):

• Подача холодной и горячей воды перекрыта.
• Давление в холодном водопроводе в пределах 0,03–0,6 МПа.
• Набор инструментов собран: ключи, отвёртки, уровень.
• Готовы гибкие шланги, тройники, шаровые краны, уплотнитель.
• Медный кабель с нужным сечением и УЗО в наличии.
• Место установки выровнено по уровню, патрубки расположены горизонтально и направлены вниз.
• На входе холодной воды установлен фильтр грубой очистки.
• Заземление доступно, сопротивление не превышает 4 Ом.
• Инструкция производителя изучена, проект монтажа согласован.
• Планируется выгнать воздух из системы перед запуском.
• Отдельная линия электропитания с автоматом готова к работе.
• Проверено качество воды, жёсткость в пределах нормы.

Теперь о самом процессе установки и мерах безопасности. Сначала закрепите водонагреватель на кронштейнах или установите на пол — главное, чтобы стоял крепко и ровно. Входной патрубок (обычно синий) подсоединяйте к холодной воде через шланг и тройник, а выходной (красный) — к горячей воде, используя шаровые краны для удобной регулировки. И ни в коем случае не врезайтесь напрямую в стояк — это может обернуться штрафами и ремонтом по вашей части. Все соединения тщательно уплотните и проверьте на отсутствие протечек.

С электричеством — аккуратнее. Снимите лицевую панель, подключите кабель к клеммной колодке с обязательным заземлением, установите УЗО и автомат. Если мощность водонагревателя больше 3 кВт, потребуется отдельная линия от электрика — не стоит экономить на безопасности.

Перед запуском обязательно выгоните воздух: откройте сначала кран холодной воды на входе в прибор, потом горячей — на выходе, пропускайте воду 30–40 секунд, но не включайте питание. Только после этого можно включать автомат. Никогда не включайте устройство «сухим» — без воды внутри, и регулярно проверяйте герметичность соединений. УЗО — ваш лучший друг в защите от поражения током.

Пример простой установки: под раковиной открутите подводку от старого смесителя и подключите её к синим и красным патрубкам водонагревателя. Всё просто, если подготовиться заранее.
